در بسیاری از اماکن عمومی ، روی نود های دیجیتال ساینیج ها ، تصاویر لایو دوربین های مداربسته مابین پیام ها و تبلیغات ، نمایش داده میشود . بطور مثال در فرودگاه شهر مشهد، لایو دوربین های مداربسته حرم مطهر ، روی کیوسک های ایستاده ساینیج ، پخش میگردد.
در این مقاله ، با ارایه روشی استاندارد و با بهره گیری از پروتکل Real-Time Streaming Protocol یا RTSP با جزییات تکنیکال کامل ، مراحل لایو استریم دوربین های دیجیتال مداربسته روی سامانه های دیجیتال ساینیج (آی پی تی وی - وب تی وی) آموزش داده خواهد شد.
با من همراه باشید :
چالش اصلی این است که علیرغم وجود امکان نمایش Web page در دیجیتال ساینیج ، بدلیل اینکه نمایش تصویر لایو دوربین ، نیازمند Login می باشد ، امکان لاگین در هر نود ساینیج سمت سایت ، وجود نداشته فلذا نمایش دوربین IP از طریق وب پیج ، مقدور نیست.
مراحل پخش تصاویر لایو دوربین مداربسته ، از طریق خود دوربین IP ، در ادامه تشریح میگردد.
نکته: شایان ذکر است امکان دریافت تصویر لایو از سرور های دوربین مداربسته نظیر مایلستون ، اکسون ، جنتک و ... نیز مقدور است. لکن ، در این روش ، استریم تصاویر لایو از خود دوربین ، آموزش داده شده است.
مراحل Live stream دوربین های مداربسته در سامانه Digital signage به قرار ذیل است:

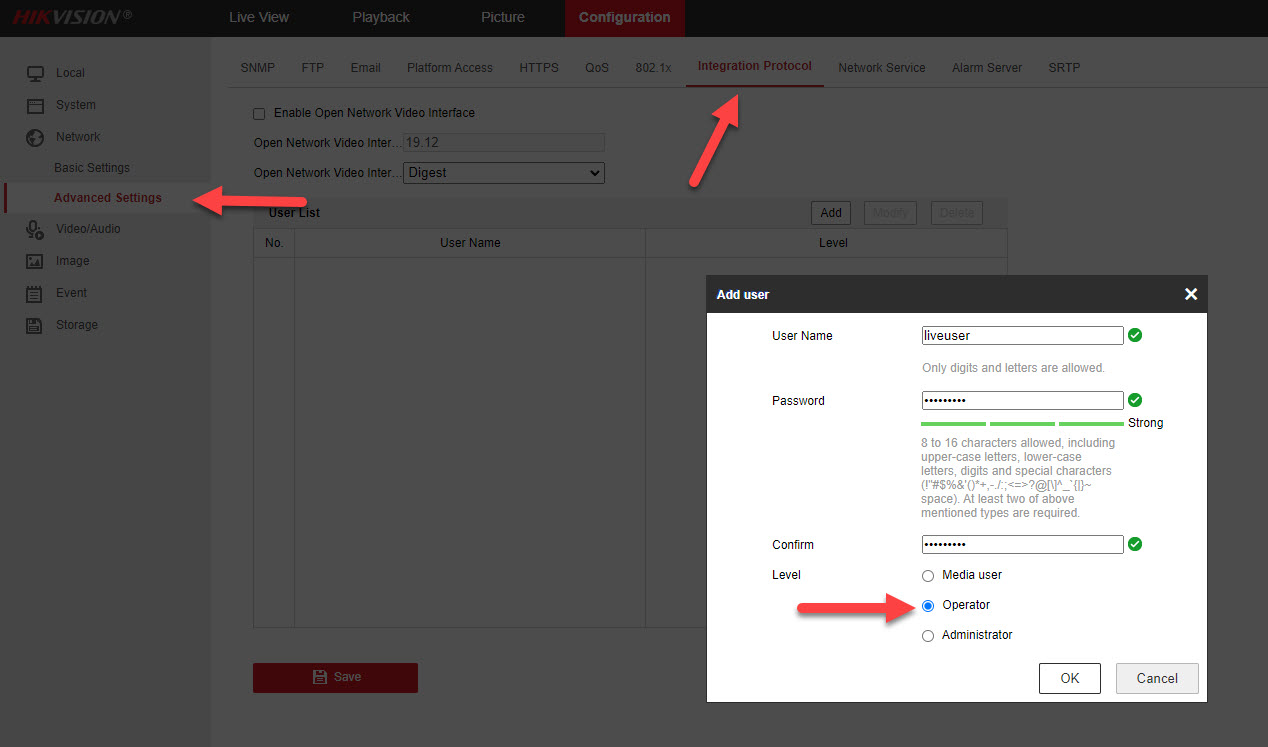

1- در ابتدا می بایست در وب پیج دوربین IP مورد نظر یک اکانت Onvif از نوعMedia یا Operator ایجاد نمود.

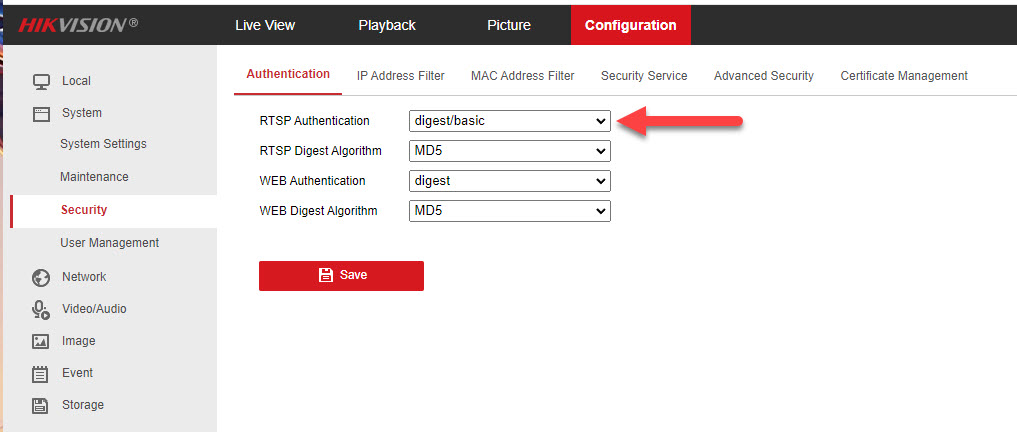

نکته1: در منوی System/Security/Authentication می بایست RTSP Auth. روی گزینه digest/basic تنظیم شود.

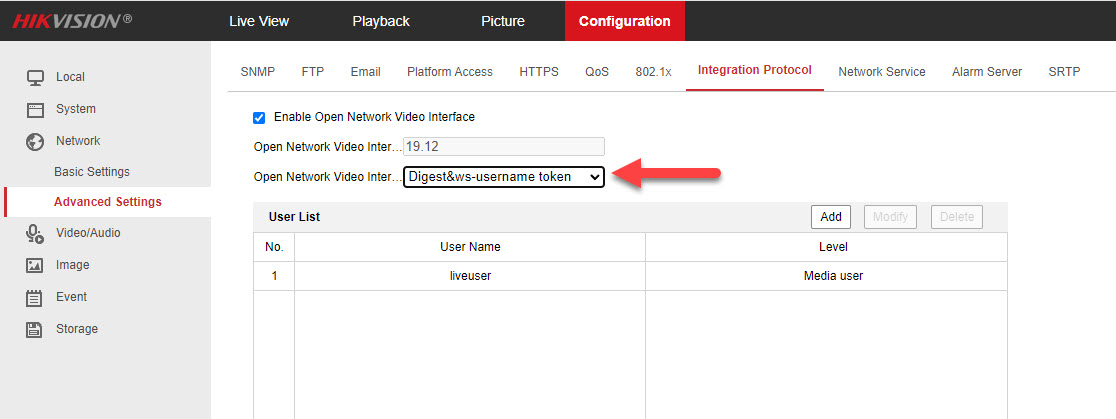

نکته2: در منوی Configuration/Network/Advanced Settings در تب Integration protocol گزینه open network video می بایست روی گزینه ذیل باشد :

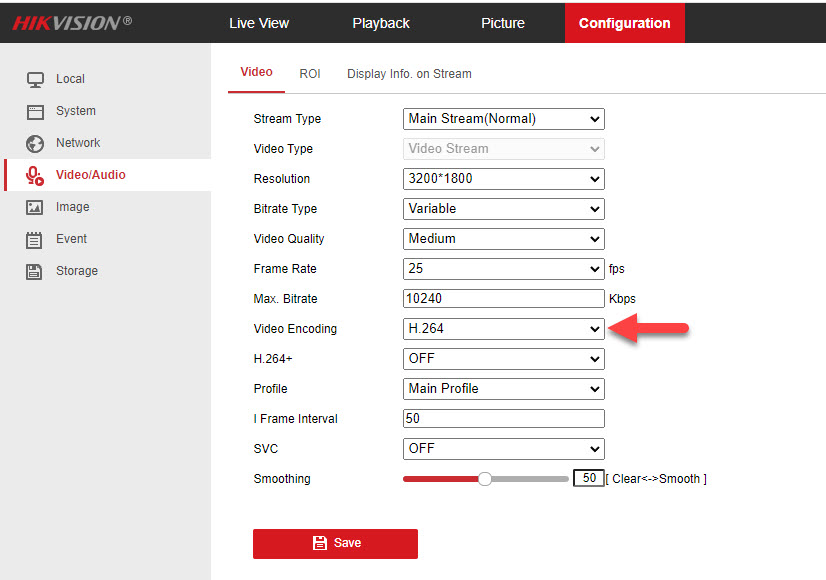

نکته3: می بایست تصویر دوربین روی Encoding نوع H.264 باشد:

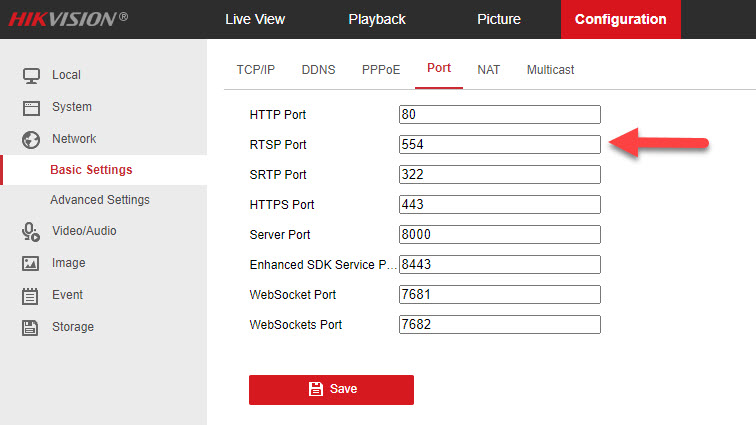

نکته4: پورت های مربوط به هر پروتکل در منوی ذیل قابل دسترسی است:
پورت پروتکل RTSP بصورت دیفالت روی 554 ست شده است.
تذکر1: در این تنظیمات ، وب پیج یک دوربین Hikvision نمایش داده شده است.تنظیمات مشابه در دوربین های مختلف وجود داشته ، لکن مسیرمنو ها متفاوت است.

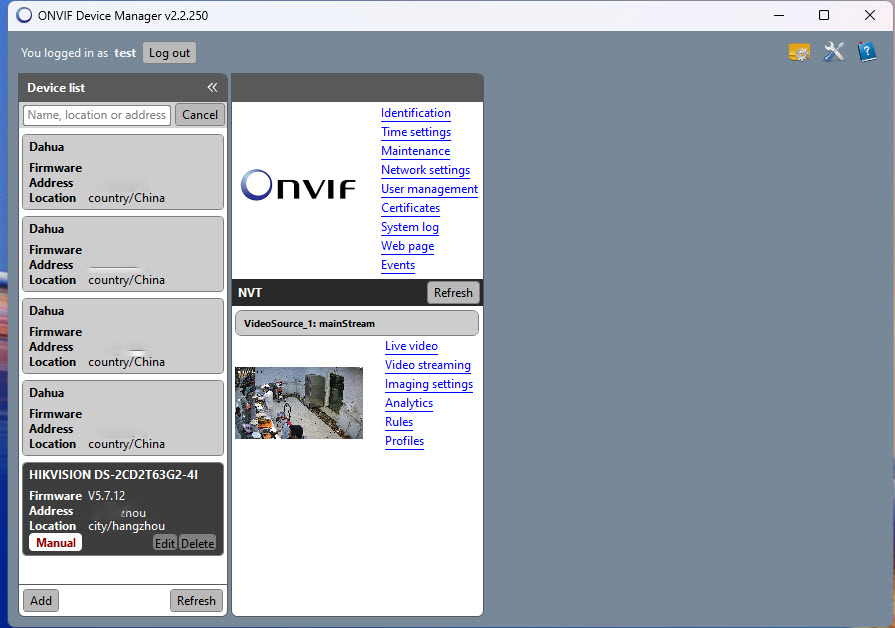

2- نرم افزار ONVIF Device Managerرا بر روی سیستم نصب کنید:
این نرم افزار ، حجم کمی داشته و بصورت Free قابل دسترسی است.با استفاده از این نرم افزار ، می توان Config های کاملی بر روی دیوایس هایی که از پروتکل Onvif پشتیبانی می کنند انجام داده و همچنین به برخی کانفیگ ها که در حالت وب پیج دسترسی به آنها دشوار بوده یا بصورت مستقیم ، مقدور نیست (منوی آنها دروب فرم سخت افزار گنجانده نشده است) دسترسی یافت.

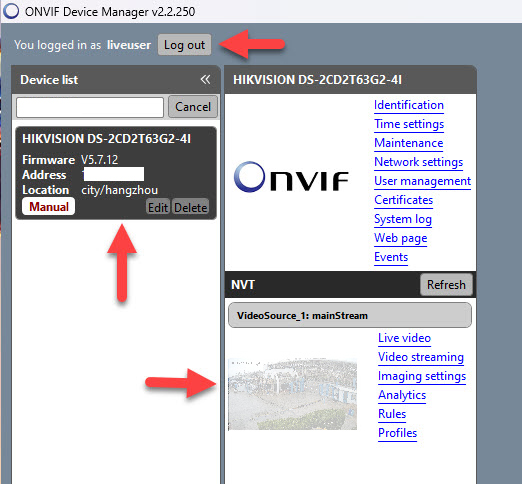

3 – یوزر Onvif نوع Operator را در قسمت لاگین نرم افزار وارد نموده و IP دوربین مربوطه را Add می کنیم. (فیلد های آدرس آی پی ، بدلایل امنیتی ، پاک شده است)

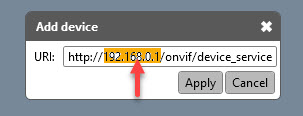

در قسمت Add می بایست IP دوربین را با IP دیفالت Replace کنید:

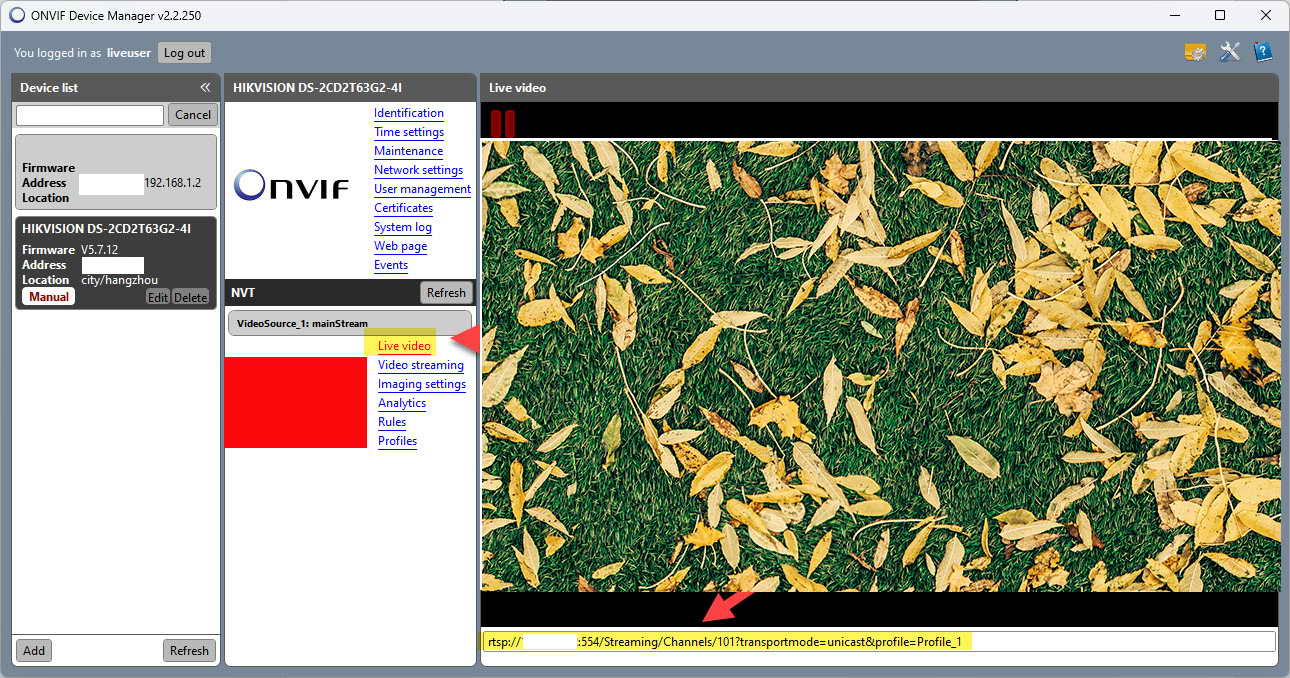

4- در این مرحله روی گزینه Live Video کلیک کنید تا لینک دسترسی به دوربین از طریق پروتکل RTSPدر دسترس قرار گیرد:
این لینک را کپی کنید.

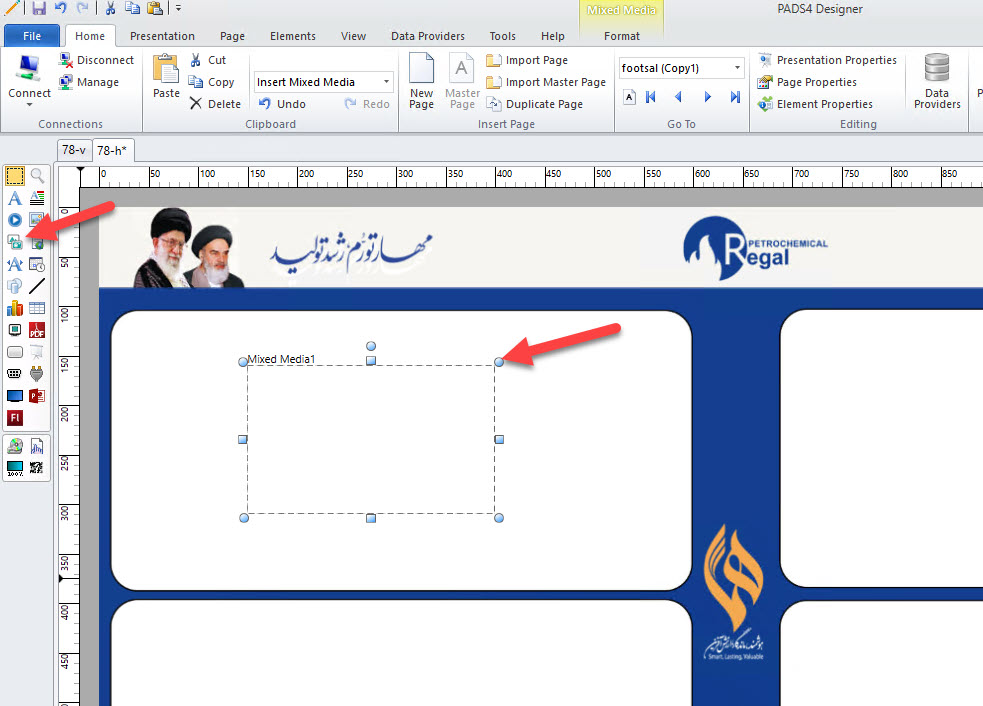

5- حال در محیط طراحی pads4 Designer یک کامپوننت نوع Mixed media درج میکنیم:

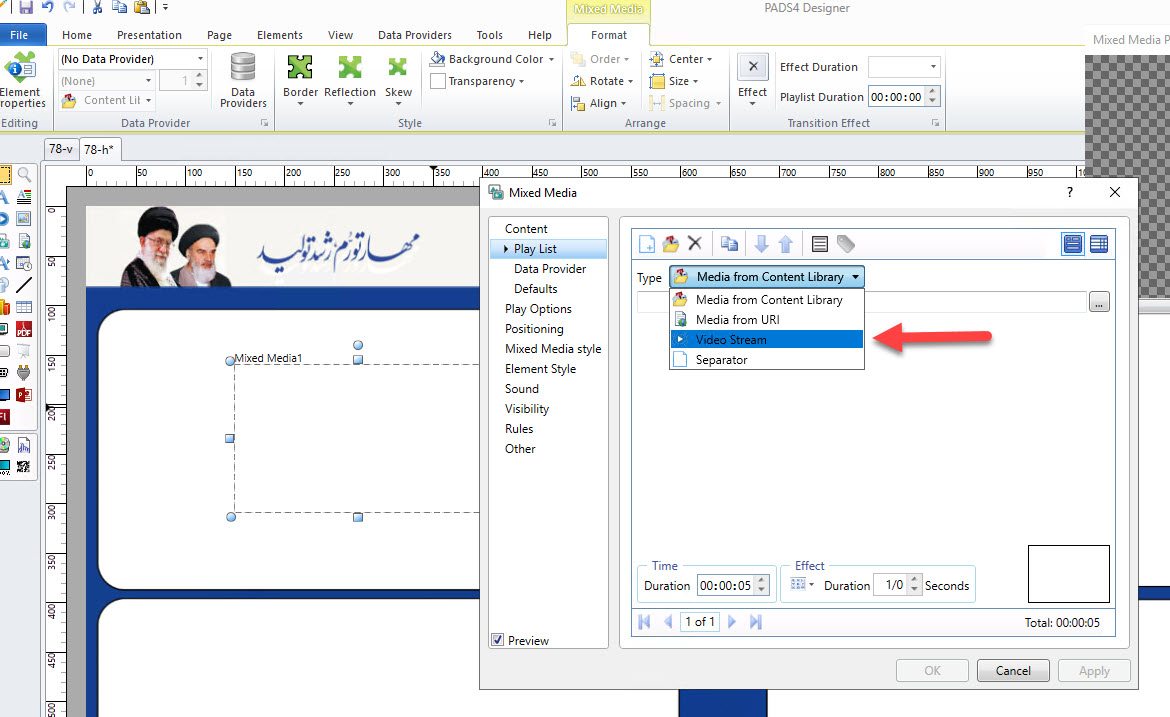

در قسمت Mixed media properties منبع این کامپوننت را روی Video Stream قرار دهید:

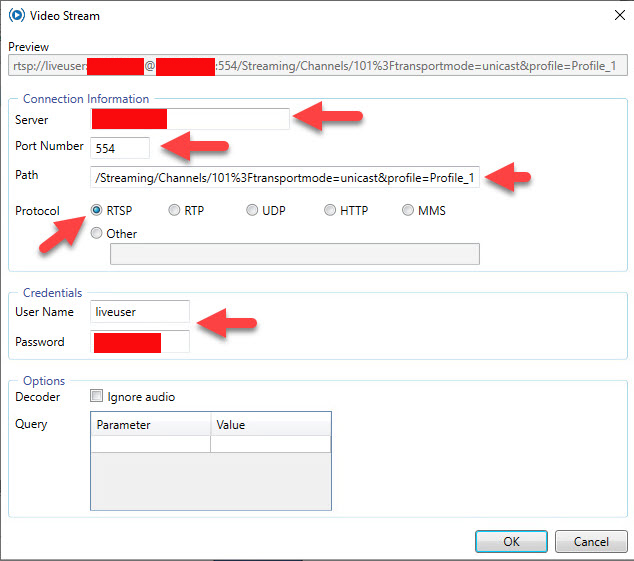

6- در وب فرم video stream و با استفاده از لینک کپی شده از نرم افزار onvif device manager تنظیمات ذیل را انجام دهید: (آی پی و رمز عبور ها با رنگ قرمز مشخص شده اند)
تذکر : در عکس قبل دقت شود ،URL مربوط به پروتکل RTSP از قسمت بعد از عبارت /Streaming در فیلد Path وارد شده است.

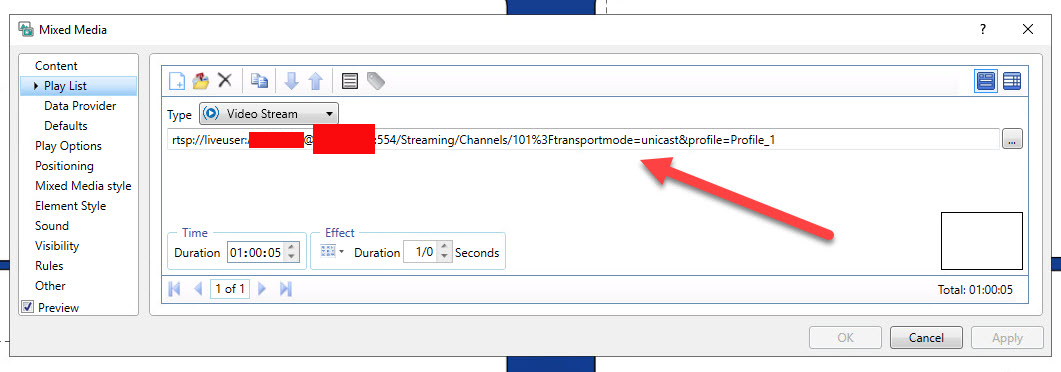

7- در این مرحله می بایست توسط نرم افزار pads4 لینک ذیل تولید گردد :
با تایید فرم فوق ، تصویر لایو دوربین در فرم ساینیج پخش میشود.
بدیهی است در صورت استفاده از سایر نرم افزار ، روال و اصول کار ، بهمین صورت خواهد بود.
درصورت وجود مشکل ، از طریق وب سایت ، با من در تماس باشید.
